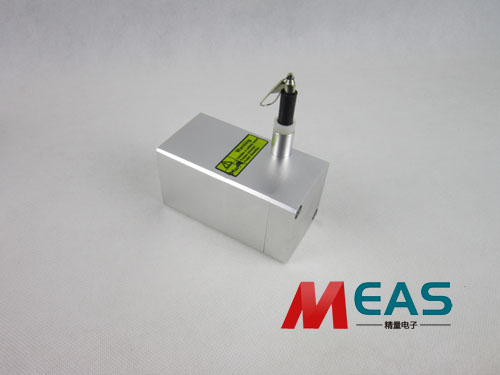

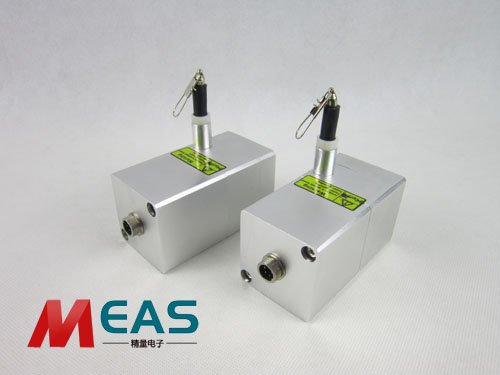

1、4~20mA拉線位移傳感器兩線制為自身提供電能，如果變送器自身耗電大于4mA，那么不可能輸出下限4mA值。因此一般要求兩線制變送器自身耗電不大于3.5mA。
2、兩線制變送器由三大部分組成：傳感器、調理電路、兩線制V/I變換器構成。傳感器將溫度、壓力等物理量轉化為電參量，調理電路將位移傳感器輸出的微弱或非線性的電信號進行放大、調理、轉化為線性的電壓輸出。兩線制V/I變換電路根據信號調理電路的輸出控制總體耗電電流;同時從環(huán)路上獲得電壓并穩(wěn)壓，供調理電路和傳感器使用。
3、 除了V/I變換電路之外，電路中每個部分都有其自身的耗電電流，4~20mA拉線位移傳感器兩線制變送器的核心設計思想是將所有的電流都包括在V/I變換的反饋環(huán)路內。
|
