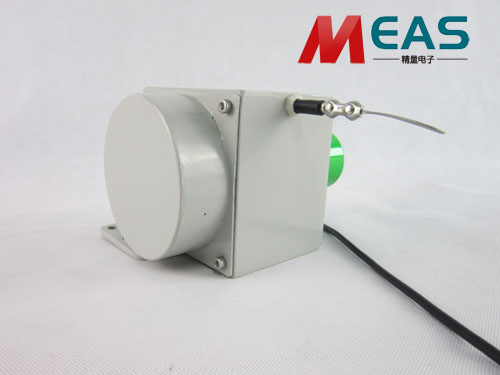

1、拉線位移傳感器的機械結構，編碼器主體和所述的基座之間設置有中座，所述的旋轉編碼器主體的底面、所述的中座、所述的基座由螺釘依次固定。
2.，在內圓柱體開槽的側面向所述的中座的側面外延伸設置拉線管，拉線的一端固定于所述的線軸上。
3、拉線的另一端穿過所述的拉線管，拉線管的出線口與所述的內圓柱體開槽的底面圓周呈正切位置。
4.拉線位移傳感器的末端固定于一彈性體上，彈性體與拉線端的一端形成過盈配合，拉線端的另一端用于固接拉線設備。卷簧軸沿徑向開設插槽，卷簧的末端形成鉤部，鉤部掛接于所述的卷簧軸的側面，卷簧的主體卡置于所述的插槽。
|
